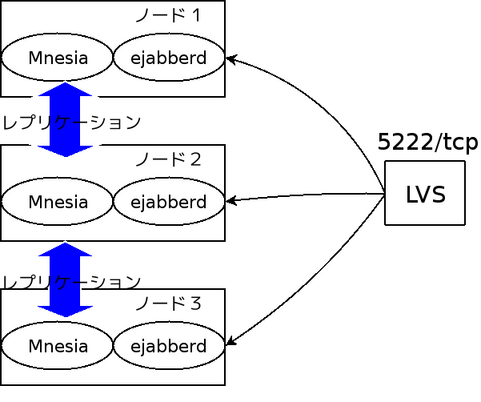

KLab勉強 会#3 に来られた方は見たことがあるかもしれませんが、こんな感じの構 成です。

Jabber クライアントから jabber.jp:5222(5223) へのアクセスは LVS で 分散され、3台のサーバー(ノード)で動作する ejabberd に割り振られます。 ユーザーアカウントのデータなどは Mnesia のデーターベースに保存され、3 台のノードで動作する Mnesia はマルチマスターレプリケーションを行ってい ます。

この様な構成にすることで、３台のサーバーのうち2台が落っこちてもサー ビスを継続出来るようになっています。

それでは具体的な ejabberd でのクラスタリング方法を紹介します。

まず最初の 1台目の ejabberd を普通に起動します。

$ erl -name ejabberd@host1 -s ejabberd

この状態で、mnesia:info/0 を実行し、データーベースの内容を確認する と以下のような出力が得られます。

opt_disc. Directory "/home/jabberd/Mnesia.ejabberd@host1" is used.
use fallback at restart = false
running db nodes   = [ejabberd@host1]
stopped db nodes   = []
master node tables = []
remote             = []
ram_copies         = [route,s2s,session]
disc_copies        = [acl,
                      config,
                      last_activity,
                      local_config,
                      motd,
                      motd_users,
                      muc_registered,
                      muc_room,
                      passwd,
                      privacy,
                      roster,
                      schema,
                      vcard_search]
disc_only_copies   = [disco_publish,offline_msg,vcard]
[{ejabberd@host1,disc_copies}] = [schema,
                                  acl,
                                  config,
                                  local_config,
                                  passwd,
                                  roster,
                                  privacy,
                                  vcard_search,
                                  motd,
                                  motd_users,
                                  muc_room,
                                  muc_registered,
                                  last_activity]
[{ejabberd@host1,disc_only_copies}] = [disco_publish,vcard,offline_msg]
[{ejabberd@host1,ram_copies}] = [route,session,s2s]

running db nodes, stopped db nodes ではレプリケーションを行っている Mnesia ノードのステータスを確認出来ます。今はレプリケーションを行って いないのでひとつしか表示されていません。

続いて remote, ram_copies, disc_copies, disc_only_copies という 4種 類のテーブルタイプ毎に ejabberd で使用するデーターベーステーブルが表示 されています。remote を除く 3種類のテーブルタイプについては過去の記事 「Erlang版 memcached でキャッシュデータの永続化をしてみました。」をご覧くださ い。

このテーブルタイプ情報をみると、ユーザーからのコネクションを管理す る session テーブルは メモリベース、ユーザーアカウントデータを格納する passwd テーブルはディスクベース、という様に使い分けられていることが分 かります

これで、1台目の ejabberd が動作しましたが、この 1台が落っこちるとサー ビスが停止してしまうので 2台目の ejabberd を追加してみます。

2台目の ejabberd を追加するときはいきなり ejabberd を起動するのでは なく、まず Mnesia だけを起動して、レプリケーションの準備を行います。

$ erl -name ejabberd@host2 -mnesia extra_db_nodes "['ejabberd@host1']" -s mnesia

Mnesia を起動し、host2 で mnesia:info/0 を実行すると以下のように出 力されました。

opt_disc. Directory "/home/jabberd/Mnesia.ejabberd@host2" is NOT used.
use fallback at restart = false
running db nodes   = ['ejabberd@host1','ejabberd@host2']
stopped db nodes   = []
master node tables = []
remote             = [acl,
                      config,
                      disco_publish,
                      last_activity,
                      local_config,
                      motd,
                      motd_users,
                      muc_registered,
                      muc_room,
                      offline_msg,
                      passwd,
                      privacy,
                      roster,
                      route,
                      s2s,
                      session,
                      vcard,
                      vcard_search]
ram_copies         = [schema]
disc_copies        = []
disc_only_copies   = []
[] = [local_config]
[{'ejabberd@host1',disc_copies}] = [last_activity,
                                    muc_registered,
                                    muc_room,
                                    motd_users,
                                    motd,
                                    vcard_search,
                                    privacy,
                                    roster,
                                    passwd,
                                    config,
                                    acl]
[{'ejabberd@host1',disc_copies},
 {'ejabberd@host2',ram_copies}] = [schema]
[{'ejabberd@host1',disc_only_copies}] = [offline_msg,
                                         vcard,
                                         disco_publish]
[{'ejabberd@host1',ram_copies}] = [s2s,session,route]

ejabberd を1台だけ起動したときと異なり、schema を除く全てのテーブル は remote というタイプになっています。これは host2 のノードからデータ ベースにアクセスした場合、間接的に host1 で動作する Mnesia データーベー ステーブルにアクセスすることを意味します。この状態で ejabberd を立ち上 げても正常に動作しますが、データーベースへのアクセスは host1 に集中す ることになり、host1 が落っこちた場合 host2 の ejabberd もサービス不能 に陥ります。

つづいて、host2 にある remote タイプのテーブルをレプリケートしてみ ます。

mnesia:change_table_copy_type(schema, node(), disc_copies).

mnesia:add_table_copy(route, node(), ram_copies).
mnesia:add_table_copy(s2s, node(), ram_copies).
mnesia:add_table_copy(session, node(), ram_copies).

mnesia:add_table_copy(acl, node(), disc_copies).
mnesia:add_table_copy(config, node(), disc_copies).
mnesia:add_table_copy(last_activity, node(), disc_copies).
mnesia:add_table_copy(muc_registered, node(), disc_copies).
mnesia:add_table_copy(muc_room, node(), disc_copies).
mnesia:add_table_copy(motd_users, node(), disc_copies).
mnesia:add_table_copy(motd, node(), disc_copies).
mnesia:add_table_copy(vcard_search, node(), disc_copies).
mnesia:add_table_copy(privacy, node(), disc_copies).
mnesia:add_table_copy(roster, node(), disc_copies).
mnesia:add_table_copy(passwd, node(), disc_copies).

mnesia:add_table_copy(vcard, node(), disc_only_copies).
mnesia:add_table_copy(disco_publish, node(), disc_only_copies).
mnesia:add_table_copy(offline_msg, node(), disc_only_copies).

この様な設定を行った後、host2 で ejabberd を起動して mnesia:info/0 を確認してみます。

 $ erl -name ejabberd@host2 -s ejabberd

opt_disc. Directory "/home/jabberd/Mnesia.ejabberd@host2" is used.
use fallback at restart = false
running db nodes   = ['ejabberd@host1','ejabberd@host2']
stopped db nodes   = []
master node tables = []
remote             = []
ram_copies         = [local_config,route,s2s,session]
disc_copies        = [acl,
                      config,
                      last_activity,
                      motd,
                      motd_users,
                      muc_registered,
                      muc_room,
                      passwd,
                      privacy,
                      roster,
                      schema,
                      vcard_search]
disc_only_copies   = [disco_publish,offline_msg,vcard]
[{'ejabberd@host1',disc_copies},
 {'ejabberd@host2',disc_copies}] = [muc_registered,
                                    muc_room,
                                    schema,
                                    motd_users,
                                    vcard_search,
                                    acl,
                                    motd,
                                    last_activity,
                                    roster,
                                    passwd,
                                    privacy,
                                    config]
[{'ejabberd@host1',disc_only_copies},
 {'ejabberd@host2',disc_only_copies}] = [vcard,
                                         disco_publish,
                                         offline_msg]
[{'ejabberd@host1',ram_copies},
 {'ejabberd@host2',ram_copies}] = [route,s2s,session]
[{'ejabberd@host2',ram_copies}] = [local_config]

remote タイプのテーブルはなくなり、host1, host2 の Mnesia で local_config を除く全てのテーブルをレプリケーションすることが出来まし た。これと同じ要領で 3台目の ejabberd を追加することが出来ます。

Erlang の Mnesia はすこし取っつきにくいかもしれませんが、こんなに簡 単にマルチマスターレプリケーションが出来るのは DBMS としてとても魅力的 だと思います。

耐障害性の高い Jabber サーバーを立ててみようかなと考えている方には、 是非 ejabberd をオススメします。
